QW系列潜污泵特别设计的开式流道叶轮排污能力特强，不会因固体颗粒、纤维性杂物的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。QW系列潜污泵是目前国内较先进与理想的排水机具。该泵采用旋流式的下吸结构，具有不怕堵塞，耐磨损、运行可靠、维修方便、排水彻底，适用范围广泛等突出优点。QW系列潜污泵还采用不锈钢叶轮及国内最先进的机械密封装置，使用寿命达8000小时以上。产品用途：QW系列潜污泵广泛适用于抽送排放工业与生活废水、污水，包括含有纸浆、木榍、淀粉、泥砂、碎石、短纤维等渣浆，固体的也液体及尿粪等，是工业、农业、城市、建筑行业理想的给排污水工具。特别是无堵塞型污水泵，能排放液体中的杂质含量比重约等于 25%，颗粒直径为18mm的杂质，且不堵塞，不缠绕。
用途与使用条件:
1.该泵可广泛用于油田、冶金、化工、矿山、轻纺、环保、建筑、桥梁工程、农田排灌等行业，抽取清水和含有一定杂质的污水污染。2.水温不得高于40℃，无爆炸危险的场合。3.介质比重不大于110Kg/M3。4.输送介质中的固体颗粒最大直径应符合规定。5.水的酸碱度PH值为6.5-8.5。6.该泵电源为50HZ、380V的三相交流电，电压波动范围必须保证在额定电压的±5%内。7.QW系列电泵运行时必须全部潜入水中，深度一般不超过5米，QWZL系列电泵电机部分可以脱离水面工作。8.该泵使用放置立为宜，连续运转为好。9.该泵可采用移动式安装（仅限于11KW以下的泵）和固定式安装。
结构说明:
1.该泵主要有电机和泵头两大部分组成。2.上部是电机为密封干式结构。由电机座、上端盖、定子绕组、转子（与泵轴直连）、下端盖、轴承等组成。3.下部是泵头部分，由连接架（机械密封压盖）、泵体、叶轮、泵座、出水弯管组成。4.出水管可配钢管或脱管。
浮子开关的使用:
FKC浮子开关是用来控制液面变化的，能自动控制泵的超动与停止的自动装置。浮球开关一般与控制柜同时使用，根据所要求的液面高低（泵启动位置和泵停止位置）调解好浮球开关电缆上的卡子位置，并把它固定在池壁的一点上（也可以挂重锤），使浮球浮起时与下坠时正好为泵所要起动和停止的液面位置。把电缆线直接拉到控制柜接好，尽量避免使用中间接头，若不得已而有接头时，用橡胶带将电缆线接头扎牢，绝缘应良好。当水池为向外排水的状态时，浮球在上水位，接点是接通的状态，浮球在下水位时，接点是不通的状态。当水池为注水时正好相反。
QW系列潜水排污泵型号规程:
简述:
根据用户的实际要求，我厂成功的研制出了QW系列和QWZL系列单级单吸机泵共轴全潜下吸式离心泵。QW系列适用于水位较深的工作环境，电机依靠散热；QWZL系列适用于水位较浅的工作环境，该泵经过特殊设计，电机可以通过内部循环水自行冷却，从而确保电机安全运行解决了长期以来下吸式潜水泵，电机部分不能长时装脱水运转的难题，它最适用于矿井及建筑工程中低水位作业面污水的吸送工作。该泵重量轻、移动灵活、结构新、不易堵塞、效率高、寿命长、自动耦合、自动控制我厂对产品零件制造和装配都进行严格检验，每台电泵在出厂前都按照各项技术要求进行全面实验。我厂产品是以质量取胜。请君选用浩宇牌电泵。
用途与使用条件:
1.该泵可广泛用于油田、冶金、化工、矿山、轻纺、环保、建筑、桥梁工程、农田排灌等行业，抽取清水和含有一定杂质的污水污染。 2.水温不得高于40℃，无爆炸危险的场合。 3.介质比重不大于110Kg/M3。 4.输送介质中的固体颗粒最大直径应符合规定。 5.水的酸碱度PH值为6.5-8.5。 6.该泵电源为50HZ、380V的三相交流电，电压波动范围必须保证在额定电压的±5%内。 7.QW系列电泵运行时必须全部潜入水中，深度一般不超过5米，QWZL系列电泵电机部分可以脱离水面工作。 8.该泵使用放置立为宜，连续运转为好。 9.该泵可采用移动式安装（仅限于11KW以下的泵）和固定式安装。
结构说明:
1.该泵主要有电机和泵头两大部分组成。 2.上部是电机为密封干式结构。由电机座、上端盖、定子绕组、转子（与泵轴直连）、下端盖、轴承等组成。 3.下部是泵头部分，由连接架（机械密封压盖）、泵体、叶轮、泵座、出水弯管组成。 4.出水管可配钢管或脱管。
浮子开关的使用:
FKC 浮子开关是用来控制液面变化的，能自动控制泵的超动与停止的自动装置。浮球开关一般与控制柜同时使用，根据所要求的液面高低（泵启动位置和泵停止位置）调解好浮球开关电缆上的卡子位置，并把它固定在池壁的一点上（也可以挂重锤），使浮球浮起时与下坠时正好为泵所要起动和停止的液面位置。把电缆线直接拉到控制柜接好，尽量避免使用中间接头，若不得已而有接头时，用橡胶带将电缆线接头扎牢，绝缘应良好。当水池为向外排水的状态时，浮球在上水位，接点是接通的状态，浮球在下水位时，接点是不通的状态。当水池为注水时正好相反
使 用 注 意 事 项 及 维 护
1.使用前必须先核对铭牌参数与副代表提否一致，电源电压是否正确。
2.电源必须正确选用，用户需先对具体作用条件确定电泵的规格，最好向我厂提供具体使用条件，由我们为您配选，选泵的主要依据是扬程、流量，不同规格电泵有不同的使用范围，使用的扬程范围太高出水量减少，全用的扬程过低，电流增大，会烧毁电机。（参见技术参数）
3.使用前先将电泵置于水中，测量电缆及绕组及机壳的绝缘电阻，应不低于50MΩ，否则应检查原因，方可使用。
4.电泵必须单独使用适当的电器保护装置，（包括缺相保护、漏电保护、过载保护等）所配保护开关的整定电流大小须合适，不应随意改变，以免失去保护作用，电泵开启不应过于频繁。
5.电泵必须有可靠的接地措施，必须由有经验的电工进行安装接地保护，接地线要可靠，接线头要良好。
6.电泵在使用前先在地面空转半分钟，检查声音是否正常，并观测叶轮旋向，应与转向标记一致，但不要长时间空转。
7.如电源与电泵使用距离较远，接线电缆的截面应适当加粗，否则会使电压下降太多，影响电泵的使用寿命。
8.电泵在搬运与使用过程中严禁砸碰、碾踏电缆、严禁将电缆作提把使用。
9.电泵不得脱水运转，如工作液面过低，应在作业面挖一坑，将电泵置于其中，水抽干后应立即停机，否则会烧坏电机，且电泵不能陷入污泥中，以免污物卡住叶轮或堵塞流道，而烧毁电机。
10.电泵启动后，若出水少或不出水，则可能是电机转向不对，应切断电源，将三相线中的任两相对调后重新启动。
11.电泵发生任何故障，必须先切断电源，然后检查；电泵在运转时人不得接触水源，以防漏电发生事故。
12.电泵须有专人负责，经常检查电源电压变化情况、及电泵运转情况，如有问题立即处理，防止事故发生。
13.电泵必须定期测量电机绝缘电阻，电阻值不得低于5050MΩ。
14.水泵每运转300-500小时，应打开油室更换32号机械油和机械密封，对于在恶劣条件下使用的泵更应经常检修。
15.电泵不用时，不宜长期浸泡在水中，应吊起凉干，放在干燥通风的室内，如长期不用、应将泵拆卸，清洗上油，包装保管。
16.每运转2000小时，须检查机械密封中的动静磨块及轴承的情况，磨损严重应及时更换。
17.泵正常工作一年后，应进行一次大修，更换已磨损的易损件并检查坚固件的状态同时要补充或更换轴承润滑脂。
18.当采用自动耦合安装方式时，应将链索穿进吊环螺钉中安全超吊，注意轻起轻放。 严禁砸碰。
电气控制柜和中间端子箱的使用
QW型潜水排污泵配有采用国际先进技术制造的保护控制系统。对泵进行全自动保护（过载、缺相、短路、渗漏），并对水位的高低进行自动开、停控制。真正实现泵的无人看管。电控柜面板显示齐全，有水泵运行、停止、过载、缺相、漏电、电机进水、电流、电压等显示。并可设置手动和自动两种状态运行。
对电控柜的要求：环境温度不得超过+40。，不得低于-25。，空气相对湿度不得超过85%，工作环境应是无爆炸危险的场合，介质中应无腐蚀金属和破坏绝缘的气体及导电尘埃。
中间端子箱的使用见右图，每套水泵配中间端子箱一只，用子水泵与电控柜的中间连接。
所有信号线可埋一根穿线管。动力线和信号线必须分别埋设管道，不可混穿。端子箱与控制柜之间采用直流电信号，可长距离输送、无衰减。
动力线按提供的电缆直径、数量、自行确定预埋管的大小。
QZK系列水泵控制柜

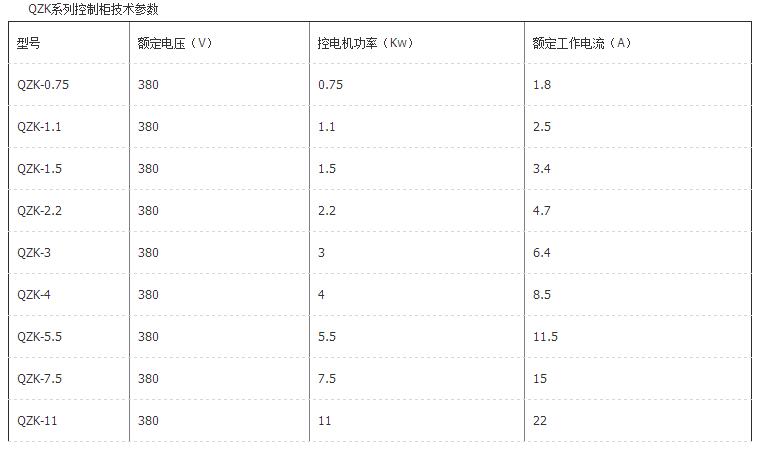

QZK系列控制柜控制0.75-11Kw水泵部分，具有控制泵启动和停止，对水泵电动机过载、短路、缺相、等进行监控及保护，并可配接浮球开关，对水位高低进行自动控制。
JJ1系列控制柜

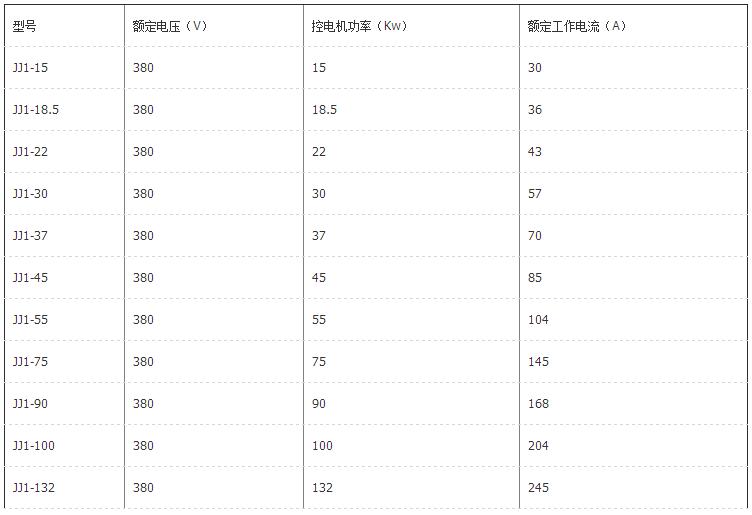

JJ1系列控制柜控制15Kw以上的水泵电机作自动自耦减压启动，对电机具有短路、缺相过载等进行监控及保护。并可配接浮球开关对水位高低进行自动控制。
QZK与JJ1系列控制柜均可根据不同使用情况设计为一控一（一台控制柜控制一台水泵），一控二（一台控制柜控制两台水泵），一用一备（一台控制柜对两台水泵进行一台使用，另一台备用的控制）等多种控制。
